关于Circle Seal Controls
Circle Seal Controls公司生产和销售多种控制阀和减压阀，其产品被广泛应用于工业仪表、OEM、航空、航天及领域。超过50年的生产经验和持续加强的研发技术，使得Circle Seal Controls的产品成为行业内 的佼佼者，在全球工业领域内享有极高的声誉。Circle Seal Controls 的主要产品包括单向阀，安全阀，电磁阀，减压阀，阀组和仪表阀等，并为广大用户提供工程设计建议、制造、质量控制、销售服务等。
主要产品包含：CIRCLE SEAL单向阀 |CIRCLE SEAL安全阀 |CIRCLE SEAL电磁阀 |CIRCLE SEAL截止阀 |CIRCLE SEAL减压阀
| Circle Seal单向阀 | Circle Seal安全阀 | |
| Circle Seal Controls提供各种单向阀。工作压力范围包括0–25、0–800、0–3000、0–5000、0–6000和0–10,000psig。阀体材料通常包括303和316不锈钢以及黄铜。工作温度范围为-70°至+ 550°F（-390°至+ 288°C）。 |
从各种各样的高质量安全阀中选择。 工作压力范围从真空到10,500 psig。 阀体材质通常包括303和316不锈钢以及黄铜。 工作温度范围为−320°至+ 550°F（−196°至+ 288°C）。 |
|
| 产品系列包含 | 产品系列包含 | |
| 100 Series | 500 Series | |
| 200 / H200 Series | 5100 Series | |
| 400 / H400 Series | 5300 Series | |
| 1100 Series | D500 / M5100 ASME Series | |
| 2200 Series | HP500 Series | |
| 2300 Series | L500 Series | |
| BIVCO Series / XVH Series | R6000 Series | |
| C200 Series / C2900 Series | ||
| Circle Seal手动截止阀 | Circle Seal电磁阀 | |
| Circle Seal Controls提供各种手动截止阀，包括旋塞阀，三通选择器，微型，气动，micro-metering fingertip，glove和styles。阀体材料包括303和316不锈钢以及黄铜。 |
Circle Seal电磁阀有2通和3通电磁阀适用于气体或液体服务。阀体材料包括黄铜，303不锈钢和铝。 压力范围选择为真空至3000 psig（207 barg）和真空至6000 psig（404 barg）。 工作温度范围为−65°至+ 160°F（−54°至+ 71°C）。 |
|
| 产品系列包含 | 产品系列包含 | |
| 900 Series | SV10: Vacuum to 3000 psig | |
| 9200 Series | SV430: Vacuum to 3000 psig | |
| 9300 Series | SV20: Vacuum to 6000 psig | |
| 9400 Series | SV460: Vacuum to 6000 psig | |
| 9500 Series | SV30: Vacuum to 3000 psig | |
| CMV/CES 12 & 60 / D9400 Series | ||
| MV/ES 12 & 60 / MV92 Series | ||
| Circle Seal调压阀 | ||
|
Circle Seal Controls提供了全面的手动调节和球型调压阀以及背压阀。主体材料包括黄铜，316不锈钢和聚氯乙烯，具体取决于型号。常见材质包括氯丁橡胶，Tefzel ®，TFE，PTFE，聚酰亚胺，和PEEK™。 |
||
| 背压阀系列 | 减压阀系列 | |
| BP-3 | BLR50 | |
| BP-60 | GD62C / GD65C /GD30 / GD67A / GD80 / GD90 | |
| BP-66 | GD720 / HPR50 / IR10 | |
| BPR-21 | PR01 / PR-1/ PR-2 / PR50 | |
| BPR-30 | PVR / SR800 | |

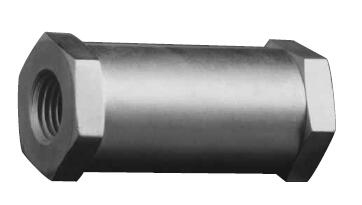

CIRCLE SEAL单向阀2300Series
0 至 10000 psig 止回阀特点：
• 专为高压应用而设计
• 弹性 O 形圈
• 单件式设计
优点
• 不易受污染损坏
• 正常背压下零泄漏
• 磨损自动补偿
• 缓冲、安静的关闭
技术数据：
阀体结构材料 铝、黄铜、303 不锈钢或 17-4 PH
不锈钢
O 形圈材料 Buna N、乙烯丙烯、氯丁橡胶、PTFE 和
Viton®
工作压力 • 铝：0 至 5000 psig (345 bar)
（用于温度低于 250° F)
• 黄铜：0 至 5000 psig (345 bar)
• 303 不锈钢：0 至 7500 psig (517 bar)
• 17-4 PH 不锈钢：0 至 10000 psig (690 bar)
耐压 • 铝：7500 psig (517 bar)
• 黄铜：7500 psig (517 bar)
• 303 不锈钢：11,250 psig (776 bar)
• 17- 4 PH 不锈钢：15000 psig (1,034 bar)
额定爆破压力 • 铝：12500 psig (862 bar)
• 黄铜：12500 psig (862 bar)
• 303 不锈钢：18,750 psig (1,293 bar)
• 17-4 PH 不锈钢: 25000 psig (1,724 bar)
温度范围 -100° F 至 +400° F（-73° C 至 +204° C）
基于 O 形圈和阀体材料，请参阅“如何订购”
连接尺寸 1⁄8˝至 1˝
注意：建议进行适当过滤以防止损坏密封表面。

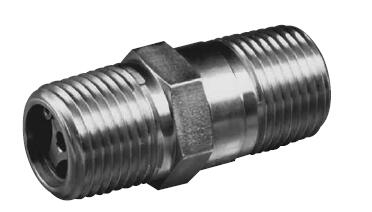

CIRCLE SEAL 单向阀2200Series
特征• 中等流量
• 单件设计
• 弹性 O 型圈
好处
• 免维护
• 可信
• 经济
技术数据
主体结构材料 黄铜，316 不锈钢
O 型圈材料 Buna N、乙烯丙烯、氯丁橡胶、硅胶、
或 Viton®
工作压力 0 至 800 psig (55 bar)
耐压 1,200 psig (83 bar)
开启压力 1 至 3 psig（0.07 至 0.21 bar）
温度范围 -70° F 至 +450° F（-57° C 至 +232° C）
基于 O 型圈和阀体材料，请参阅“如何订购”
连接尺寸 1⁄8˝ 至 1˝
注意：建议进行适当的过滤以防止损坏密封表面。

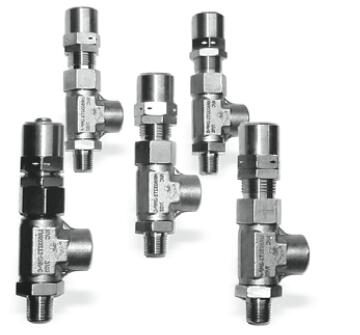

CIRCLE SEAL 安全阀R6000 Series
提供低、中、高和超高压力型号，R6000 直角泄压阀门为用户提供高精度和开裂和复位压力的一致性。此外，压力范围（开启压力）为每个模型可以工厂根据客户预设规格。
PED认证和CE
标记是所有型号的标准。
全部 R6000安全阀提供多端连接以确保应用程序的多功能性。
特征
Low Pressure (5 – 550 psig)*
Zero friction poppets
• Increases accuracy of cracking pressure and reseat
pressure.
• Improves consistency of cracking pressure and reseat
pressure.
Encapsulated Seat Seal
• Maintains small contact surface area.
• Protects seat from erosion due to flow.
Raised seal lip on poppet minimizes contact with seat,
eliminating friction and preventing overstressing of the
O-ring
6 pressure spring ranges improve accuracy
Caps and bonnets are pre-drilled for lockwire
Multiple end connections available
High Pressure (150–6000 psig)
3 models available:
• Medium (150–2500 psig)—6 spring ranges improve
accuracy
• High (150–5000 psig)—7 spring ranges improve accuracy
• Extra High (5000–6000 psig)—one spring
Delta stem seal design prevents friction which increases
accuracy of cracking pressure and reseat pressure.
Balanced poppet design allows cracking pressure to
stay the same regardless of backup pressure.
Orifice sizes: 0.082”, 0.094”, 0.188”
Multiple end connections available.
Optional manual override handle

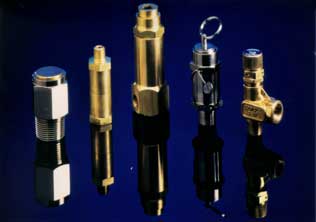

CIRCLE SEAL安全阀500系列
特征：Popoff or inline valves
可调开裂压力
零泄漏
可选出厂预设
准确的设定压力
开启压力范围广
防篡改调整
100% 阀座泄漏测试
大多数型号均可获得 PED 认证和 CE 标志
应用范围：
• 系统过压保护
• 储油罐
• Freon® 回收系统
• 医疗器材
• 制冷和加热设备
• 计量和分配泵
• 通讯设备
• 过程控制仪表
• 研发中试工厂
• 真空泵安全
技术数据
阀体材质 ：Aluminum, brass, 303 or 316 stainless steel
O-ring Materials Buna N, ethylene propylene, neoprene, silicone,
Teflon®, or Viton®
Spring Materials 302 stainless steel or 17-7 PH stainless steel
Operating Pressure Vacuum to 200 psig (14 bar)

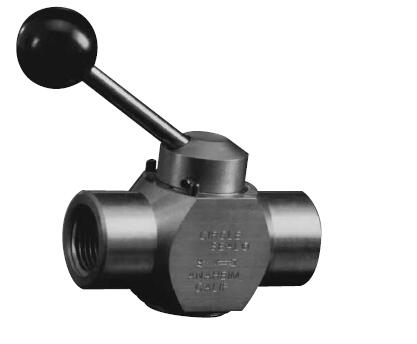

CIRCLE SEAL 截止阀9200 Series
特征• 真空或压力服务中的防漏
• 无阀杆泄漏
• Minimum pressure drop/straight through fl ow passage
• 方便的球柄
• 极低的转动扭矩
• 正位置指示
技术数据：
Body Construction Materials Brass, 303 and 316 stainless steel
O-ring Materials Buna N, Neoprene or Viton®
Operating Pressures • Vacuum to 150 psig (10 bar)
• 20 psig (1.38 bar) max in reverse fl ow
Proof Pressure 300 psig (21 bar)
Burst Pressure (Minimum) Over 500 psig (34 bar)
Temperature Range 0° F to +400° F (−17.8° C to +204° C)
Based on o-ring material, see “How to Order”.
Connection Sizes 1⁄8˝–1˝
Leakage Zero—internal and external
Note: Proper fi ltration is recommended to prevent damage to sealing surface
CIRCLE SEAL安全阀5100 Series
直列式安全阀10 至2400 psig(0.7 – 165 bar)
特征零泄漏
高达开启压力的
95
%大多数型号
技术数据
车身结构材料 黄铜、钢、303 或 316 不锈钢
O 形圈材料 Buna N、乙烯丙烯、氯丁橡胶、
Teflon® 和 Viton®
弹簧材料 17-7 PH 不锈钢
工作压力 0 至 2400 psig (166 bar)
耐压 3600 psig (248 bar)
爆破压力 超过 5000 psig (345 bar)
温度范围 -320° F 至 +400° F（-196° C 至 +204° F）
基于 O 形圈材料，请参阅“如何订购”
连接尺寸 1/8˝ 至 1¼˝
注意：建议进行适当过滤以防止损坏密封表面。

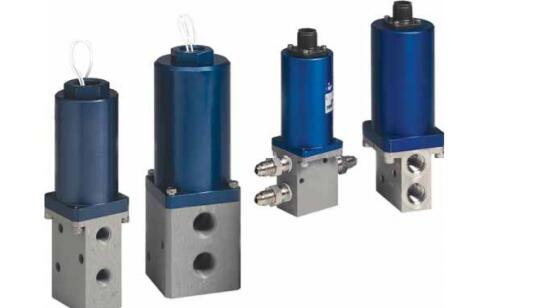

CIRCLE SEAL电磁阀
用于气体或液体的 2 通和 3 通电磁阀阀体材质 包括黄铜、303 不锈钢和铝。
压力范围选择为真空至 3000 psig (207 barg) 和真空至 6000 psig (404 barg)。
工作温度范围为 -65° 至 +160° F（-54° 至 +71° C）。
特征
• 零泄漏
• 双向流动
• 用途广泛：3 通 2 位、2 通常闭或 2 通常开
• 平衡阀芯设计
• 303 不锈钢、黄铜或铝结构
• 所需的最小电流
• 快速反应
• 符合 MIL-STD-810B 的防爆要求
• 高压力
• 直接作用
• 中等流量
单向阀的工作原理
单向阀，也称为非回流阀、反向阀或止回阀，是一种用于控制流体流动方向的装置。其主要作用是允许流体在一个方向上自由流动，而在另一个方向上则阻止或限制流动。以下是单向阀的工作原理：单向阀的主要组成部分包括阀体、阀座、阀盖和阀簧（或其他弹性元件）。工作原理如下：
安全阀的结构和工作原理简要描述
安全阀的结构和工作原理可以简要描述如下：安全阀的结构图：
1.阀体（ValveBody）：阀体是安全阀的主要外壳，通常由金属制成，用于容纳其他阀件并连接到管道或设备上。
2.阀座（ValveSeat）：阀座是位于阀体内的固定部件，通常由耐磨材料制成，与阀盖配合，用于控制流体的流动。
3.阀盖（ValveDiscorPoppet）：阀盖是一个可移动的部件，通常与弹簧相连，其下方与阀座配合。当压力升高到预设的限制值时，阀盖会向上打开，允许流体通过。
4.弹簧（Spring）：弹簧通常与阀盖相连接，施加关闭力，使阀盖保持在关闭状态。弹簧的预紧程度和刚度可根据需要进行调整。
5.底座（BaseorNozzle）：底座是与阀体相连接的部分，通常用于连接到管道或设备上，并支持整个安全阀结构。
