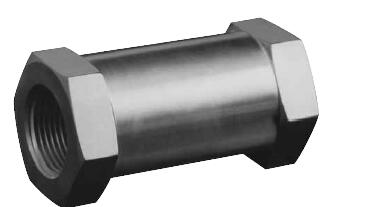

CIRCLE SEAL单向阀2300Series
0 至 10000 psig 止回阀特点：
• 专为高压应用而设计
• 弹性 O 形圈
• 单件式设计
优点
• 不易受污染损坏
• 正常背压下零泄漏
• 磨损自动补偿
• 缓冲、安静的关闭
技术数据：
阀体结构材料 铝、黄铜、303 不锈钢或 17-4 PH
不锈钢
O 形圈材料 Buna N、乙烯丙烯、氯丁橡胶、PTFE 和
Viton®
工作压力 • 铝：0 至 5000 psig (345 bar)
（用于温度低于 250° F)
• 黄铜：0 至 5000 psig (345 bar)
• 303 不锈钢：0 至 7500 psig (517 bar)
• 17-4 PH 不锈钢：0 至 10000 psig (690 bar)
耐压 • 铝：7500 psig (517 bar)
• 黄铜：7500 psig (517 bar)
• 303 不锈钢：11,250 psig (776 bar)
• 17- 4 PH 不锈钢：15000 psig (1,034 bar)
额定爆破压力 • 铝：12500 psig (862 bar)
• 黄铜：12500 psig (862 bar)
• 303 不锈钢：18,750 psig (1,293 bar)
• 17-4 PH 不锈钢: 25000 psig (1,724 bar)
温度范围 -100° F 至 +400° F（-73° C 至 +204° C）
基于 O 形圈和阀体材料，请参阅“如何订购”
连接尺寸 1⁄8˝至 1˝
注意：建议进行适当过滤以防止损坏密封表面。

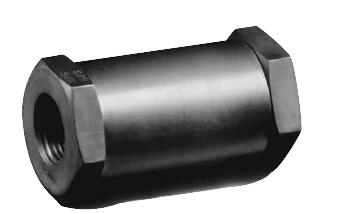

CIRCLE SEAL 单向阀2200Series
特征• 中等流量
• 单件设计
• 弹性 O 型圈
好处
• 免维护
• 可信
• 经济
技术数据
主体结构材料 黄铜，316 不锈钢
O 型圈材料 Buna N、乙烯丙烯、氯丁橡胶、硅胶、
或 Viton®
工作压力 0 至 800 psig (55 bar)
耐压 1,200 psig (83 bar)
开启压力 1 至 3 psig（0.07 至 0.21 bar）
温度范围 -70° F 至 +450° F（-57° C 至 +232° C）
基于 O 型圈和阀体材料，请参阅“如何订购”
连接尺寸 1⁄8˝ 至 1˝
注意：建议进行适当的过滤以防止损坏密封表面。
CIRCLE SEAL 单向阀200Series/H200Series
特点和优势：Quick opening/positive closing
• Provides a wide range of adaptability
Large fl ow capacity
• The patented sealing principle eff ects
complete leakproof closing under all
pressure conditions
Zero leakage
• Compact, easy installation. Effi cient inline
piston reduces size and weight
Floating o-ring
• The streamlined poppet and full ports
off er minimum restriction to fl ow
技术数据：
Body Construction Materials Aluminum, brass, steel, 303 or 316 stainless steel
O-ring Materials Buna N, ethylene propylene, fl uorosilicone,
Kalrez®, neoprene, PTFE, and Viton®
Operating Pressure 200 Series: to 3000 psig (207 bar)
H200 Series: to 6000 psig (414 bar)
Proof Pressure 1.5 times operating pressure
Rated Burst Pressure 200 Series: 2.5 : 1
H200 Series: 4 : 1
Cracking Pressure 0.1 to 25 psig (0.007 to 1.72 bar)
Temperature Range −320° F to +550° F (−196° C to +288° C)
Based on o-ring & body material, see “How to Order”
Connection Sizes 1⁄8˝ to 2˝
Note: Proper fi ltration is recommended to prevent damage to sealing surfaces.
CIRCLE SEAL 单向阀100Series
特点与优势低压
• 压力高达25 psig 的轻型止回阀。
超灵敏
• 独特的设计允许以最小压力流动
差异。 开启压力最大为 4˝ H2O。
正密封
• 提升阀位置上的独特刀口紧贴
即使在极低的压力下也能提供零密封。
零泄漏
• 紧凑、易于安装。 高效的内联设计减少了
尺寸和重量。 阀门可以安装在任何位置。
技术数据
主体结构材料 铝、黄铜、钢、303 或 316 不锈钢
O 型圈材料 Buna N 或 Viton®
工作压力 25 psig (1.7 bar)
开启压力 4˝ H2O 最大值
温度范围 -40° F 至 +400° F（-40° C 至 +204° C）
基于 O 型圈和阀体材料，请参阅“如何订购”
连接尺寸 1⁄8˝ 至 ¾˝
注意：建议进行适当的过滤以防止损坏密封表面。
